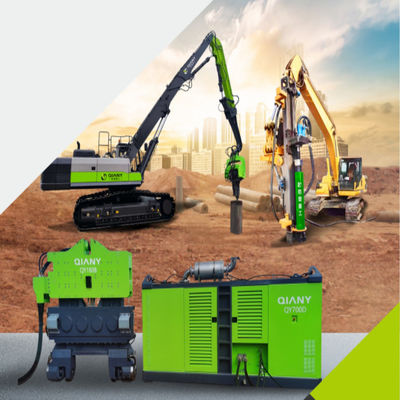

ایستگاه برق و بدنه چکش لرزش هیدرولیک ضبط فرکانس
پارامترهای فنی محصول
| نیروگاه | |||||||
| شماره مدل | QY300D | Y400D | QY500D | Y600D | Y800D | QY1400D | QY1600D |
| مارک موتور | کامینز | کامینز | کامینز | کامینز | ولوو | ولوو | ولوو |
| نوع موتور | QSB6.7 | SL8.9 | QSZ14 | QSZ14 | D16 | D16 | D16 |
| توان نامی [کیلو وات] | 194 | 264 | 360 | 412 | 565 | 1030 | 1130 |
| حداکثر سرعت (دور در دقیقه) | 2200 | 2100 | 2100 | 2100 | 1900 | 1800 | 1900 |
| حداکثر جریان کاری (L/min) | 300 | 360 | 522 | 684 | 936 | 1450 | 1680 |
| حداکثر فشار کاری (MPa) | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| ظرفیت مخزن رنگرزی (L) | 400 | 500 | 500 | 60o | 600 | 1000 | 1000 |
| حجم مخزن هیدرولیک (L) | 800 | 1000 | 1400 | 1900 | 2600 | 4000 | 4700 |
| وزن (کیلوگرم] | 5400 | 6500 | 7400 | 8500 | 9600 | 14500 | 17000 |
| ابعاد کلی A (mm) | 3850 | 4200 | 4760 | 4760 | 5400 | 5850 | 5980 |
| ابعاد کلی B (mm) | 2200 | 2200 | 2380 | 2380 | 2460 | 2520 | 2600 |
| ابعاد کلی C(mm} | 1660 | 1760 | 2020 | 2020 | 2120 | 2530 | 2530 |
| اندازه چکش را مطابقت دهید | QY60B | QY90B | QY120B | QY18OB | QY230B | QY400B | QY600B |
| چکش لرزش هیدرولیک فرکانس بالا | |||||||
| شماره مدل | Y60B | Y90B | QY120B | QY180B | Y230B | QY400B | Y600B |
| نیروی خارج از مرکز (Nm) | 174 | 255 | 300 | 400 | 700 | 1800 | 2700 |
| حداکثر نیروی تحریک (KN) | 620 | 910 | 1200 | 1500 | 2300 | 3900 | 5800 |
| حداکثر فرکانس کاری (هرتز) | 30 | 30 | 30 | 30 | 30 | 23 | 23 |
| حداکثر سرعت (دور در دقیقه) | 1800 | 1800 | 1800 | 1800 | 1800 | 1400 | 1400 |
| عرض چرخش (میلی متر) | 25 | 30 | 30 | 30 | 31 | 32 | 32 |
| حداکثر نیروی کششی (kN) | 400 | 400 | 400 | 600 | 800 | 1200 | 1600 |
| حداکثر جریان کاری (Lmin) | 210 | 320 | 500 | 650 | 900 | 1400 | 2000 |
| ابعاد کلی D (mm) | 1650 | 2480 | 2660 | 2960 | 3220 | 3810 | 4860 |
| ابعاد کلی E(mm) | 2360 | 2420 | 2650 | 3060 | 3430 | 4200 | 448O |
| ابعاد کلی F (mm) | 580 | 580 | 660 | 66o | 740 | 1240 | 1240 |
| وزن کل (کیلوگرم) | 3950 | 4850 | 5650 | 8500 | 10800 | 18600 | 27900 |
| مطابق با مدل نیروگاه | Y300D | QY400D | QY500D | QY600D | QY800D | QY1400D | QY1600D |

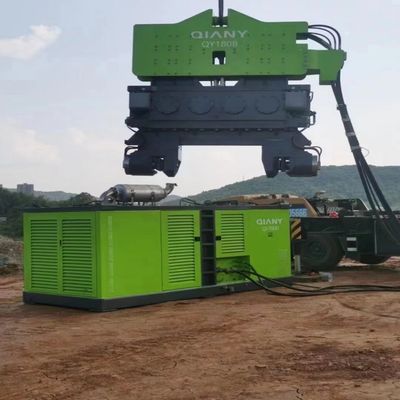

چکش ارتعاشی هیدرولیک نیروگاه نوعی از تجهیزات شمع زنی است که برای راندن شمع های بزرگ به داخل زمین با استفاده از ارتعاش استفاده می شود.معمولاً در ساخت نیروگاه ها استفاده می شود، جایی که شمع های بزرگ برای پشتیبانی از تجهیزات و سازه های سنگین مورد نیاز است.
چکش لرزش هیدرولیک معمولاً به جرثقیل یا سایر تجهیزات سنگین متصل می شود و توسط یک سیستم هیدرولیک تغذیه می شود.چکش یک لرزش با فرکانس بالا ایجاد می کند که به شمع منتقل می شود و باعث فرو رفتن آن در زمین می شود.
چکش ارتعاش هیدرولیک نیروگاه به گونه ای طراحی شده است که نیروهای ضربه ای بالا و ارتعاش شمع هایی با قطر و طول زیاد را ایجاد کند.چکش معمولاً از یک قاب سنگین، یک بسته قدرت هیدرولیک و یک مولد لرزش تشکیل شده است.
بازرسی و نگهداری منظم چکش لرزش هیدرولیک نیروگاه برای اطمینان از عملکرد ایمن و کارآمد مهم است.این ممکن است شامل بررسی سایش ژنراتور ارتعاش و سایر اجزاء، تعویض قطعات فرسوده در صورت نیاز، و اطمینان از روانکاری مناسب سیستم هیدرولیک باشد.پیروی از توصیه های سازنده برای نگهداری و بهره برداری از چکش لرزش هیدرولیک نیروگاه برای اطمینان از عملکرد ایمن و قابل اعتماد بسیار مهم است.
