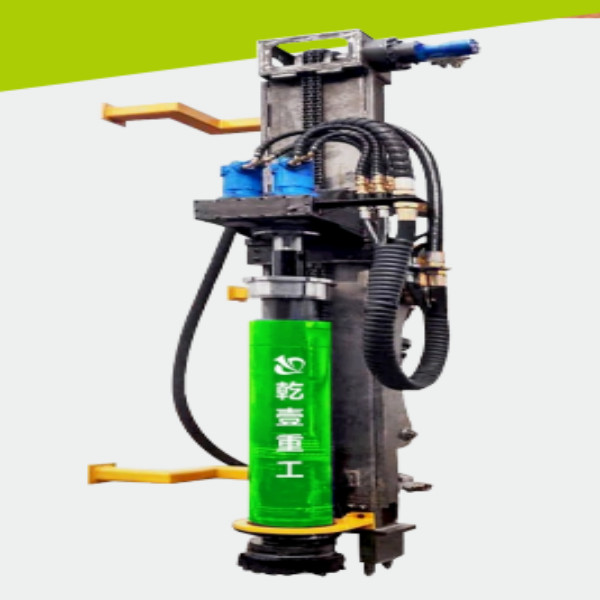

عملیات حفاری سنگ خودکارتجزیه و تحلیل نقطه روشن:
1.برای تحقق تغییر دستگاه حفاری بیل مکانیکی و در همان مسیر بالای مبادله چند ماشین (مته برش، مته ضربه ای، مته)
برای دستیابی به یک ماشین چند منظوره
2.تبدیل بیل مکانیکی بر عملکرد اصلی بیل مکانیکی تأثیر نمی گذارد، نیازی به رفتن به بازوی دوم نیست، راحت تر
تعویض (30 دقیقه قابل بازیابی به بیل مکانیکی)، نصب و جداسازی راحت، سرعت حفاری سریع، انرژی کمتر
مصرف
3.سیلندر روغن نوسان را اضافه کنید، به طوری که وقتی بیل مکانیکی در شیب های مختلف متوقف می شود، بتواند حفاری را عمودی نگه دارد.
مشخصات و پارامترهای فنی
| -جدول تطبیق توصیه شده تجهیزات قطر حفاری | ||||
| قطر سوراخ (میلی متر) | 200 | 300 | 350 | 400 |
| بیل مکانیکی آداپتور (تن) | 6-12 | ≥12 | ≥15 | ≥20 |
| قطر لوله مته (میلی متر) | 89 | 112 | 112 | 122 |
| قطر بیت تطبیقی (mm) | 200 | 300 | 350 | 400 |
| اندازه کمپرسور هوا (میلی متر) | 3000x1800x2000 | 3500x1950×2030 | 3000x2100×2200 | 4486x2100x2180 |
| وزن کمپرسور هوا (کیلوگرم) | 3200 | 4800 | 5150 | 6000 |
| قدرت موتور دیزل (اسب بخار) | 260 | 395 | 500 | 550 |
| جابجایی (m3/min) | 19 | 29 | 31 | 40 |
| -جدول پارامترهای بیل مکانیکی تا حفاری | |||
| ابعاد کلی (میلی متر) | 5150x1200x860 | فشار هوای فشرده (Mpa) | 0.8-1.2 |
| وزن (کیلوگرم) | 1100 | جریان خروجی هوای فشرده (m3/min) | 15-40 |
| بیل مکانیکی آداپتور (تن) | ≥6 | پودر فلاشینگ | هوای فشرده |
| قطر سوراخ (میلی متر) | 90-400 | رسانه ضربه | هوای فشرده |
| قطر لوله مته (میلی متر) | 76-122 | فرکانس ضربه (هرتز) | 27-47 |
| طول لوله حفاری موجود (متر) | ≤3.7 | انرژی ضربه (J) | 72-300 |
| حداکثر طول تک پیشروی (متر) | 2.5 | قدرت ضربه (کیلو وات) | 3.24-15 |
| حداکثر عمق گمانه | 30 | سرعت چرخش (دور در دقیقه) | 180-220 |
| فشار سیستم هیدرولیک (Mpa) | ≥18 | حداکثر گشتاور چرخشی (N·m) | 8000N.M |
| سرعت جریان سیستم هیدرولیک (L/min) | 80-100 | توان چرخشی (کیلو وات) | 4-6.9 |
| سیستم فشار اپیدمی متوسط | روغن هیدرولیک ضد سایش L-HM46 | ||
